PALETIZER ROBOT BAG50

Popis funkce:

Robot  paletizer  BAG  50  je  univerzálním  řešením pro  paletizaci  pytlů  i  v  těžších  a  prašných provozech.  Zařízení  je  flexibilní,  snadno modifikovatelné a bezpečné.

Robot je osazen uchopovačem ve tvaru vidlí. Ten podebere  pytel  na  válečkovém  dopravníku  a přenese ho na požadované místo na paletě.

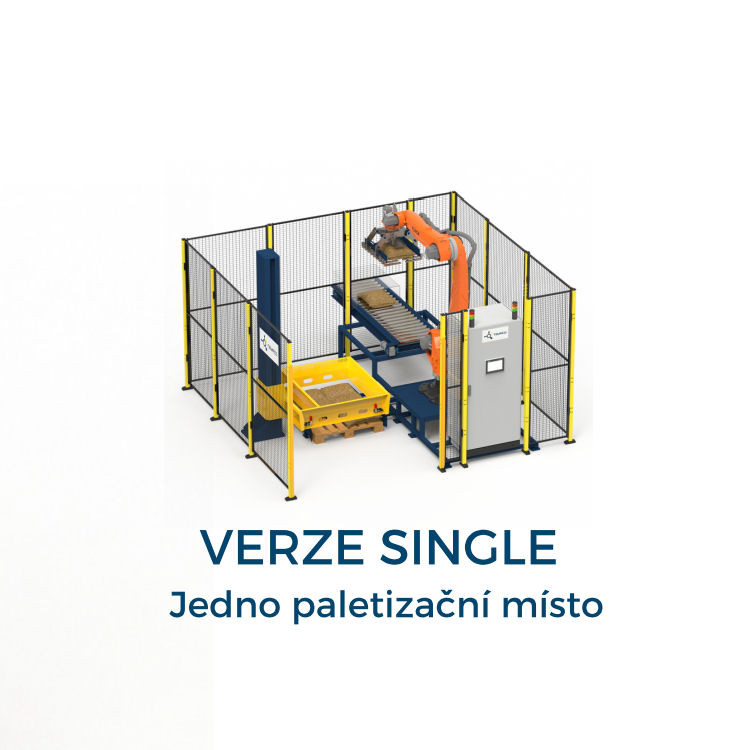

Verze Single

Verze Single zahrnuje jedno paletizační místo, robota, elektro rozvaděč a vstupní dopravník. Paletizér může být za příplatek osazen bočnicemi pro fixaci pytlů na paletě.

Aplikace robota navíc otevírá další možnosti využití (kontrola  kvality  výrobků,  odkládání  NOK kusů apod).

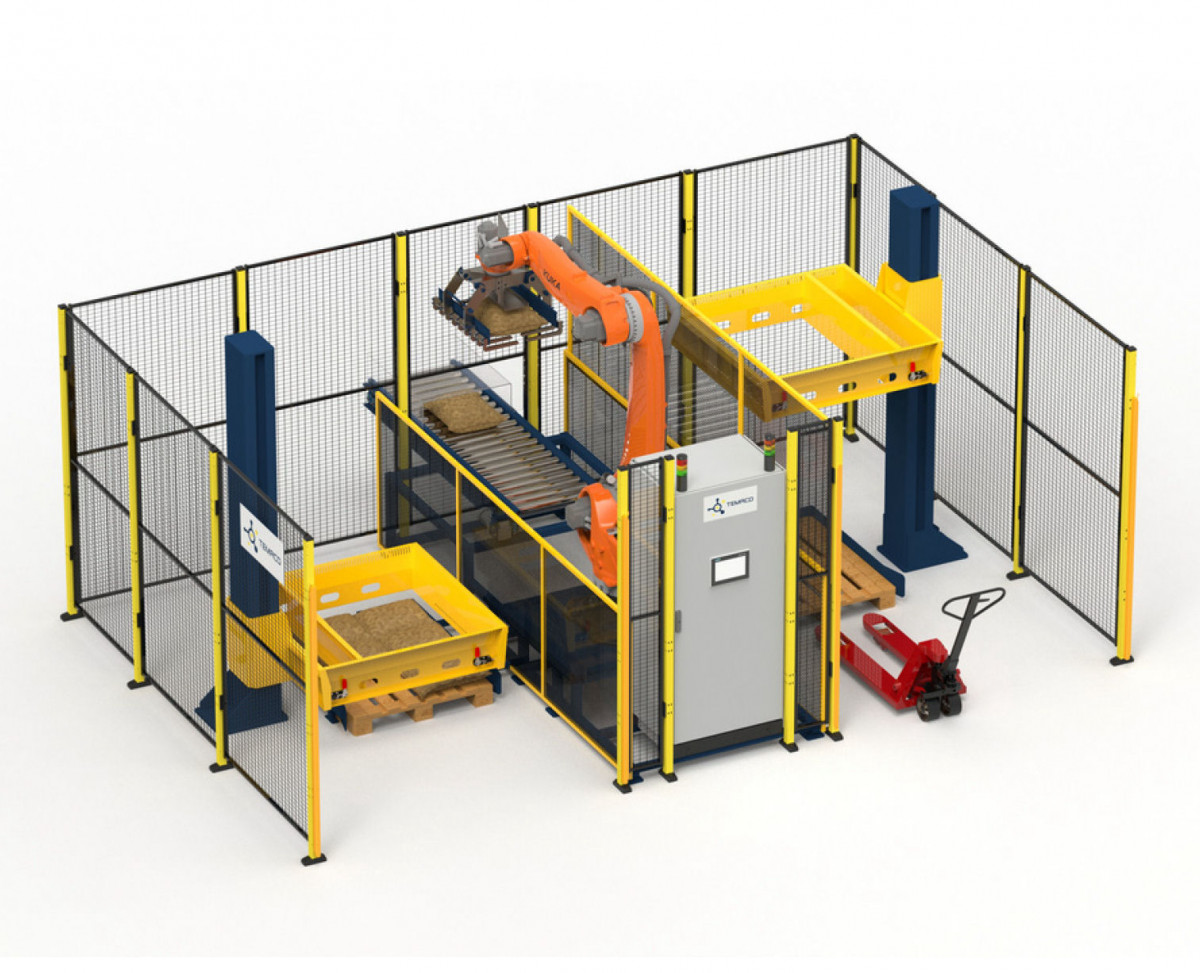

Verze Double

Verze Double zahrnuje oproti variantě Single dvě paletizační místa, z nichž obě jsou zabezpečena optickou závorou (v místě  vstupu obsluhy) a vysunovatelným plotem mezi paletou a robotem. Díky tomu je zajištěna bezpečnost obsluhy při výměně palety, aniž by musel být přerušen kontinuální provoz paletizéru.

Hlavní vlastnosti:

• Flexibilní uspořádání
• Kontinuální provoz (verze Double)
• Intuitivní ovládání
• Paletizační bočnice pro fixaci pytlů na paletě
• Bezpečná obsluha
• Paměť pro 20 konfigurací paletizačních schémat
• Další možnosti využití robota
• Vyrobeno v ČR

Konstrukce:

• Základní část je upevněna na jednom pevném rámu s možností přemístění pomocí vysokozdvižného vozíku
• Samostatně přemístitelná paletizační místa (s možností usazení do tří stran)
• Dělitelná konstrukce pro snadnou manipulaci a přepravu nákladním vozidlem
• Stavitelné nájezdy pro uložení palety do správné pozice
• Možnost rozšíření o paletizační bočnice pro fixaci pytlů na paletě
• Nutnost kotvení paletizátoru do podlahy

Řídicí systém

• Řídicí systém Siemens a dotyková obrazovka Siemens 9"
• Optická a vizuální signalizace hotové palety
• Senzory pro detekci palety, výšku paletizace a uvolnění výrobku z uchopovače

Vstup a výstup materiálu

• Vstup materiálu na integrovaný válečkový dopravník o rozměrech 1 400 × 600 mm
• Mezera mezi výrobky min. 2 s
• Vstup materiálu nad zemí 800 mm - Možnost upravit (změna může mít vliv na takt zařízení)
• Orientace palety - 2 možnosti
• Směr odběru palety - 3 možnosti

Bezpečnost obsluhy

• Optická závora u nájezdu obsluhy palety
• Krytování ze tří stran
• Verze Double je opatřena vysouvatelným oplocením mezi robotem a paletizačními místy
• Robot doplněn systémem, který brání kolizi s oplocením

Software:

• Libovolné nastavení paletizačního schématu, paměť pro 20 vzorů paletizace se snadnou aktivací
• Možnost pokračovat v rozpracované paletě
• Dvojnásobný takt paletizéru
• Prodloužený uchopovač z 800 mm na 1 200 mm
• Srovnávací mechanismus v uchopovači pro přenášení velkých užších pytlů jedním nástrojem
• Vstupní dopravník s pozicováním

Další možnosti

• Kontinuální ovíjení
• Jiné nástroje pro uchopení
• Aplikace a kontrola štítků
• Sběr dat do nadřízeného systému
• Další úpravy podle požadavků zákazníka
• Automatická výměna palet
• Kontrola kvality a odkládání NOK kusů
